beth yw Sodro Reflow SMT? e-bost:susan@xmjuda.com
Sodro Reflow UDRhyw'r broses graidd a ddefnyddir i sodro cydrannau Surface Mount Technology ar Fwrdd Cylchdaith Argraffedig. (Mae UDRh yn fyr ar gyfer technoleg mowntio wyneb).
Dyma'r prif ddull cydosod mewn gweithgynhyrchu electroneg modern, sy'n gyfrifol am atodi'r mwyafrif helaeth o gydrannau (sglodion, gwrthyddion, cynwysorau, ac ati) a welwch ar fyrddau y tu mewn i ffonau, cyfrifiaduron, a bron pob dyfais electronig.
proses reflow UDRh e-bost:susan@xmjuda.com
Cam 1: Argraffu Gludo Sodr
Mae stensil wedi'i alinio dros y PCB, ac mae past solder (cymysgedd o beli sodro bach a fflwcs) yn cael ei argraffu ar yr union badiau lle bydd cydrannau'n eistedd.
Cam 2: Lleoliad Cydran
Mae peiriant dewis a gosod yn gosod cydrannau UDRh yn gyflym ac yn gywir ar y dyddodion past solder.
Cam 3: Gwresogi Reflow (Y Cam "Reflow")
Mae'r PCB sydd wedi'i ymgynnull yn teithio trwy ffwrn ail-lifo aml-barth ar drawsgludwr. Mae'n destun proffil tymheredd a reolir yn ofalus:
Cynheswch: Mae'r bwrdd yn cynhesu'n raddol i actifadu'r fflwcs.
Mwydwch: Mae'r tymheredd yn sefydlogi, gan ganiatáu i'r bwrdd cyfan gynhesu'n gyfartal a'r fflwcs i lanhau'r arwynebau metel.
Reflow (Uchaf): Mae tymheredd yn codi'n gyflym heibio i ymdoddbwynt y sodrwr (fel arfer 217 gradd + ar gyfer -rhydd o blwm). Mae'r past solder yn toddi, yn dod yn hylif, yn gwlychu'r gwifrau cydrannol a'r padiau PCB, ac yn ffurfio bond metelegol.
Oeri: Mae'r bwrdd yn oeri, gan ganiatáu i'r cymalau sodr gadarnhau a dod yn gysylltiadau trydanol a mecanyddol parhaol, dibynadwy.
Cam 4: Canlyniad
Mae'r allbwn yn PCBA wedi'i gwblhau, yn barod i'w brofi'n derfynol a'i integreiddio i gynnyrch.
Mathau o Dechnoleg Sodro UDRh Reflow e-bost:susan@xmjuda.com
Defnyddir gwahanol ddulliau gwresogi ar gyfer gwahanol gymwysiadau:
| Math | Dull Gwresogi | Nodweddion Allweddol a'r Gorau Ar Gyfer |
|---|---|---|
| Reflow darfudiad | Aer poeth/nitrogen wedi'i gylchredeg. | Y dull mwyaf cyffredin a chost-effeithiol. Delfrydol ar gyfer electroneg defnyddwyr cyfaint uchel. |
| Reflow Cyfnod Anwedd | Gwres cudd o anwedd anadweithiol cyddwyso (ee, hylif PFPE). | Unffurfiaeth tymheredd uwch ac amgylchedd dim ocsigen. Fe'i defnyddir ar gyfer gwasanaethau sy'n sensitif i wres (ee, awyrofod, modurol, pecynnu uwch). |
| Reflow isgoch | Ymbelydredd isgoch. | Gwresogi cyflym, ond yn llai unffurf. Yn aml wedi'i gyfuno â darfudiad mewn ffyrnau modern. |
| Laser Reflow | Trawst laser â ffocws. | Gwresogi hynod fanwl gywir, lleol. Fe'i defnyddir ar gyfer-weldio, atgyweirio neu gydrannau eithriadol o sensitif. |

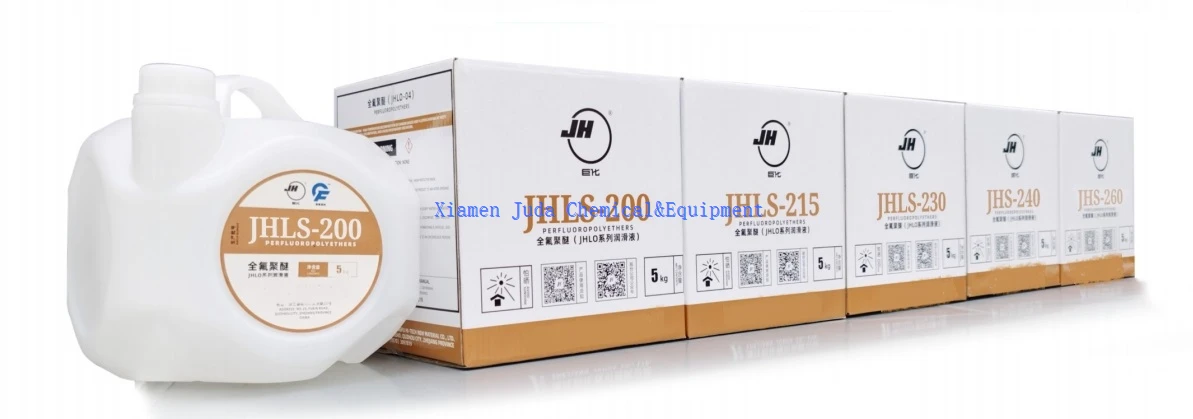

Ein cynnyrch cyfres PFPE hylif JHLS yw'r hylif gweithio hanfodol ar gyfer Vapor Phase Reflow, gan alluogi ei berfformiad digyffelyb ar gyfer -dibynadwyedd uchel, dwysedd uchel, neu gynulliadau sy'n sensitif i wres (ee, awyrofod, modurol, pecynnu uwch).
Nid dim ond hylif goddefol yw cyfres JHLS hylif PFPE; dyma'r deunydd sylfaenol sy'n gwneud y broses uwchraddol hon yn bosibl. Mae ei briodweddau peirianyddol yn darparu cyfres gynhwysfawr o fuddion:
Sefydlogrwydd Cemegol a Thermol Heb ei Ail:Mae JHLS PFPE yn parhau i fod yn anadweithiol ac yn sefydlog ar dymheredd uchel parhaus. Nid yw'n dadelfennu i ffurfio asidau na llaid, gan sicrhau bywyd hylif hir a diogelu cydrannau sensitif a chymalau solder rhag ymosodiad cemegol.
Pwynt berwi peirianyddol ar gyfer manwl gywirdeb:Ar gael mewn graddau penodol, mae JHLS PFPE yn caniatáu i weithgynhyrchwyr ddewis berwbwynt sefydlog, manwl gywir wedi'i deilwra i'w proffil solder rhydd o blwm, gan warantu rheolaeth broses ailadroddadwy.
Cynnyrch a Dibynadwyedd Gwell:Trwy alluogi unffurfiaeth tymheredd perffaith ac amgylchedd-rhydd o ocsigen, mae JHLS PFPE yn mynd i'r afael yn uniongyrchol ag achosion sylfaenol namau sodro cyffredin-pontio, carreg fedd, ac uniadau oer-gyrru'n gyntaf-cynnyrch pas a-dibynadwyedd cynnyrch tymor hir i uchder newydd.
Cyfanswm Cost Perchnogaeth Mantais:Mae'r gostyngiad mewn nwy nitrogen, pŵer trydanol, amser segur cynhyrchu ar gyfer glanhau, ac ail-weithio sodro ar y cyd yn darparu ROI cymhellol, gan ei wneud yn ddewis strategol ar gyfer gweithgynhyrchu gwerth uchel.
Senarios cais eang o olew PFPE perfluoropolyther cyfres JHLS e-bost:susan@xmjuda.com
Mae cam anwedd brand Juhua JHLS sodro hylif perfflworinedig olew PFPE perfluoropolyther yn addas ar gyfer amrywiaeth o senarios gweithgynhyrchu electronig, gan gynnwys ond heb fod yn gyfyngedig i:
Electroneg defnyddwyr:megis -weldio manwl uchel o ffonau clyfar, llechi, gliniaduron, ac ati.
Electroneg modurol:megis weldio unedau rheoli injan (ECUs), synwyryddion, ac mewn-systemau adloniant cerbydau.
Offer cyfathrebu:megis weldio gorsafoedd sylfaen 5G, modiwlau ffibr optegol, a dyfeisiau RF.
Rheolaeth ddiwydiannol:megis weldio PLCs, robotiaid diwydiannol, a modiwlau pŵer.
